オイルレスエアーモーター撹拌機

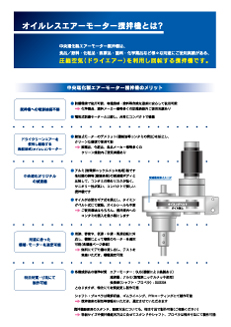

■オイルレスエアーモーター撹拌機とは？

【特　徴】

　　撹拌機運転に圧縮空気（ドライエアー）を利用し回転する撹拌機です。電源を直接使用しない機器ですので、防爆環境にご使用可能です。
　　無給油式のエアーモーターを搭載し、オイルの流出、コンタミの発生が少なく、クリーンな環境にご使用可能です。

　　その他の特徴、メリット、機種選定方法等の情報は下記資料や総合カタログ をご参照ください。

【ご使用実績】

　・主にビーカーサイズから1000L容器（タンク）用途のラインナップ　容量に合せて機種を選定
　・有機溶剤、塗料等の危険な液剤　：　化学薬品・塗料/インク
　・クリーンな環境　：　化粧品・食品・飲料・医薬品・洗剤など

【無料デモ機】

　　デモ機にてテスト試験を実施し、機種選定が可能です。エアーフィルターレギュレーター、回転計もお貸出し可能です。

【特注制作】

　　ご希望条件に合せて、特注制作が可能です。設置スタンド、プロペラなど標準サイズ以外も、お気軽にご相談ください。

　　はじめてのご検討・機種選定は、お気軽にお問合せフォームよりお問い合わせください。

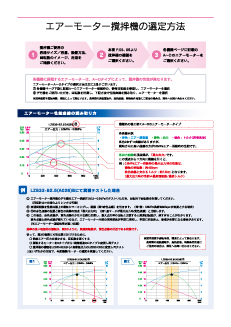

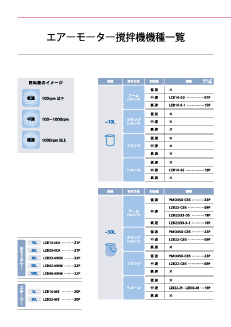

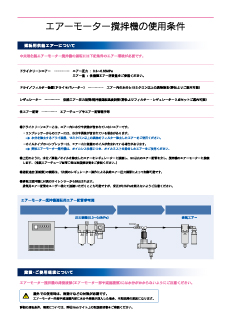

オイルレスエアーモーター撹拌機とは？ ご使用方法 機種選定方法 機種一覧



■ご使用用途（撹拌方法/目的に合せて機種選定、ご使用可能です。）

混合 沈殿防止 高粘度 分散 乳化
■高速分散撹拌機
■簡易型撹拌機
■減速機付き撹拌機
■防爆スターラー		 ■低速撹拌機
■高速分散撹拌機
■簡易型撹拌機
■減速機付き撹拌機		 ■低速撹拌機 ■高速分散撹拌機
 ■高速ホモミキサー


・【混合】…「液＋液」の1000rpm以下の中速で撹拌
・【沈殿防止】… 比重が異なる「液＋液等」の分離防止。低速～中速で撹拌
・【高粘度】… ドロッとした粘度のある液を低速高トルクで撹拌
・【分散】… 「液＋粉等」1000rpm以上の高速で粉をせん断撹拌
・【乳化】… 「液＋粉等」超高速でせん断乳化撹拌

※回転速度のイメージ　・低速：100rpm以下　・中速：100～1000rpm　・高速：1000rpm以上

■高速分散撹拌機 … 1000rpm以上の高速モデル

型式 LZB14-S-1 LZB22-S-1 LZB33-S-1 LZB42-S-1 LZB46-S-1 LZB54-S-1
推奨容量 ～10L ～30L ～50L ～80L ～150L ～200L
取付方法 アーム アーム アーム アーム アーム アーム
推奨
スタンド		 H1型・U型 V2型
らくらくV2型		 V2型
らくらくV2型		 H2型
らくらくH2型		 H2型
らくらくH2型		 H2型
らくらくH2型

・標準でディスバー羽根を使用
・分散やせん断（液＋粉など）を目的とした高速回転(1000rpm以上)
・塗料系の有機溶剤に安心な防爆式分散撹拌機

【エアーモーター撹拌機総合カタログ】高速分散撹拌機はP-15～P-17に記載

★重要★弊社製エアーモーター撹拌機 排気サイレンサーフィルター仕様変更のご案内（PDFファイル）


■簡易型撹拌機 … 中速～高速　低価格モデル

型式 LZB22-DS LZB33-DS
推奨容量 ～30L ～50L
取付方法 アーム アーム
推奨
スタンド		 V2型 V2型

・モーターにドリルチャック接続のシンプルデザイン
・低価格タイプ（エアーモーターは鉄製のみ）

【エアーモーター撹拌機総合カタログ】簡易型撹拌機はP-18に記載

★重要★弊社製エアーモーター撹拌機 排気サイレンサーフィルター仕様変更のご案内（PDFファイル）

■減速機付き撹拌機 … 中速モデル

型式 LZB14-G5
 LZB22-CB5 LZB33-B2.5
LZB33-B2.5-ETP		 LZB42-B2
LZB42-B2-ETP		 LZB46-B2
LZB46-B2-ETP		 LZB54-B2
推奨容量 ～30L ～50L 20L～200L 50L～300L 100L～500L ～1000L
取付方法 アーム アーム・クランプ
ヘルール・フランジ		 アーム・クランプ
ヘルール・フランジ		 クランプ
ヘルール・フランジ
 クランプ
ヘルール・フランジ		 クランプ
ヘルール・フランジ
推奨
スタンド		 H1型・U型 V2型
らくらくV2型		 H2型
らくらくH2型		 油圧式H3型
エアー式HA3型		 油圧式H3型
エアー式HA3型		 油圧式H3型
エアー式HA3型

・最も多くのラインナップがある機種。様々な性能のエアーモーターを選定搭載可能で、1000Lサイズまでラインナップあり
・ボディは中空軸方式（シャフトが貫通）により、どの位置でもシャフトを固定できます（撹拌機やスタンドを上下させずに容器の入れ替えが可能）
・オイルフリーのタイミングベルト方式減速機により、高いトルクを確保する事ができます
・シャフト固定はLZB14・LZB22は工具不要のキーレスドリルチャック、その他はセットボルト（芋ネジ六角レンチ２箇所止め）方式。
・LZB33・LZB42・LZB46はETPタイプも選択できます（総合カタログP-28記載）
　ETP固定方式は従来のセットボルト（芋ネジ固定）ではなく面圧で固定させる為、シャフトに傷が付かなく脱着が容易です

【エアーモーター撹拌機総合カタログ】減速機付き撹拌機はP-07~P-14に記載

★重要★弊社製エアーモーター撹拌機 排気サイレンサーフィルター仕様変更のご案内（PDFファイル）

■ラジアルピストンエアーモーター撹拌機 … 低速モデル（300rpm以下低速・高トルク・連続運転）

型式 eco-Lab シリーズ PMO450-CB5 PMO900-B2.5 PMO1800-B2
推奨容量 10L以下（ラボ・ビーカー） 10L～50L 50L～200L 100L~300L
取付方法 専用卓上スタンド アーム・クランプ
ヘルール・フランジ		 アーム・クランプ
ヘルール・フランジ		 クランプ
ヘルール・フランジ
推奨
スタンド		 専用卓上スタンド V2型
らくらくV2型		 H2型
らくらくH2型		 H2型
らくらくH2型

・LZBシリーズのベーン式エアーモーター撹拌機ではカバーできない低速、高トルク域用途のラジアルピストン式エアーモーターを搭載した撹拌機です。
・300rpm以下の低速を得意とし、沈殿防止や長時間の連続運転も可能な撹拌機です。
・LZBシリーズのエアーモーター撹拌機と比較し、消費エアー量が少ないモデルです。
・実験室（ラボ）用、ビーカー用途の【eco-Labシリーズ】の詳細はこちらからご確認ください。
・ラジアルピストンエアーモーター単体でも販売いたしております。【ラジアルピストンエアーモーター】

【エアーモーター撹拌機総合カタログ】ラジアルピストンエアーモーター撹拌機はP-23~P-24に記載

■高速ホモミキサー … 1000rpm以上の超高速モデル

型式 LZB14-IKA LZB22-IKA LZB33-NHM LZB42-NHM
 LZB46-NHM
推奨容量 ～10L ～20L ～30L ～50L ～100L
取付方法 アーム アーム アーム アーム アーム
推奨
スタンド		 U型 V2型
らくらくV2型		 H2型
らくらくH2型		 油圧式H3型
エアー式HA3型		 エアー式HA3型

・プロペラではなく、ジェネレーターを搭載した防爆型の乳化用撹拌機
・エアーモーター搭載で防爆対応のホモミキサーです

【エアーモーター撹拌機総合カタログ】ホモミキサーはP-21~P-22に記載

★重要★弊社製エアーモーター撹拌機 排気サイレンサーフィルター仕様変更のご案内（PDFファイル）


■ヘルール式撹拌機 … タンクの蓋にヘルール直結モデル

型式 LZB14-2S LZB22-2S LZB33-4S
推奨容量 ～20L ～30L ～50L
取付方法 ヘルール ヘルール ヘルール

・重量が軽い為、タンクの蓋へ直接接続できます(LZB14-2S：約2kg)
・固定方法はヘルールクランプで簡単に脱着ができます
・軸封（ダイナリップシール）が付いてる為、タンク内は加圧・減圧のどちらでも使用できます。
・ご希望のヘルールサイズをご指定ください。

【エアーモーター撹拌機総合カタログ】ヘルール式撹拌機はP-19に記載

★重要★弊社製エアーモーター撹拌機 排気サイレンサーフィルター仕様変更のご案内（PDFファイル）


■一斗缶・ドラム缶用撹拌機 … 開口部からプロペラを挿入するモデル

型式 LZB22-CB5 LZB33-B2.5
容量 5L～50L 20L～200L
取付 アーム・クランプ ドラム缶直接続
※アダプター付属
架台 V2型 ―

・一斗缶やドラム缶がクローズ状態のまま撹拌が可能
・プロペラは通常時に折り畳まれ、回転時の遠心力で自動で開く「開閉式プロペラ」が付属しております
・ドラム缶タイプは、スタンドを必要としない「ドラム缶アダプター」にて固定ができます

【エアーモーター撹拌機総合カタログ】ドラム缶オプションはP-29に記載

★重要★弊社製エアーモーター撹拌機 排気サイレンサーフィルター仕様変更のご案内（PDFファイル）


■防爆スターラー

型式 LZB14-MS LZB22-MS
容量 1L～2L 1L～10L
取付 － －

・ガラスビーカー用防爆スターラー
・小型で卓上・ドラフト内でご使用できます
・回転子をマグネットにより回転させます

【エアーモーター撹拌機総合カタログ】スターラーはP-20に記載
